正面から見ると、こんな感じですね．ヒートシンクがとっても重いです．

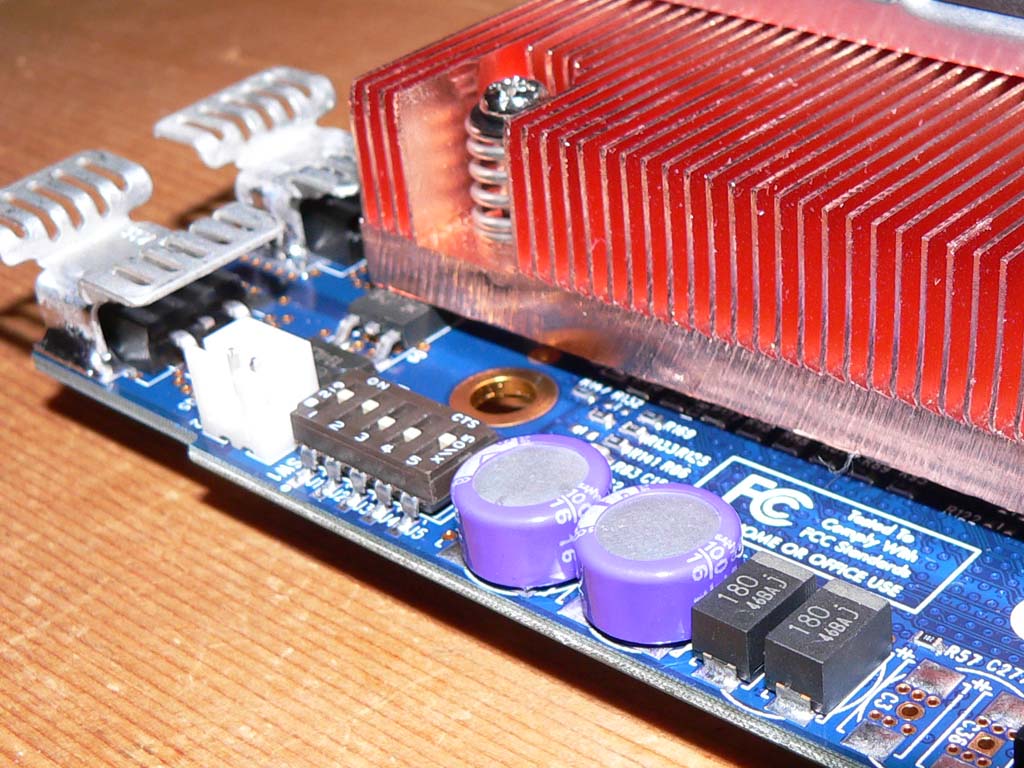

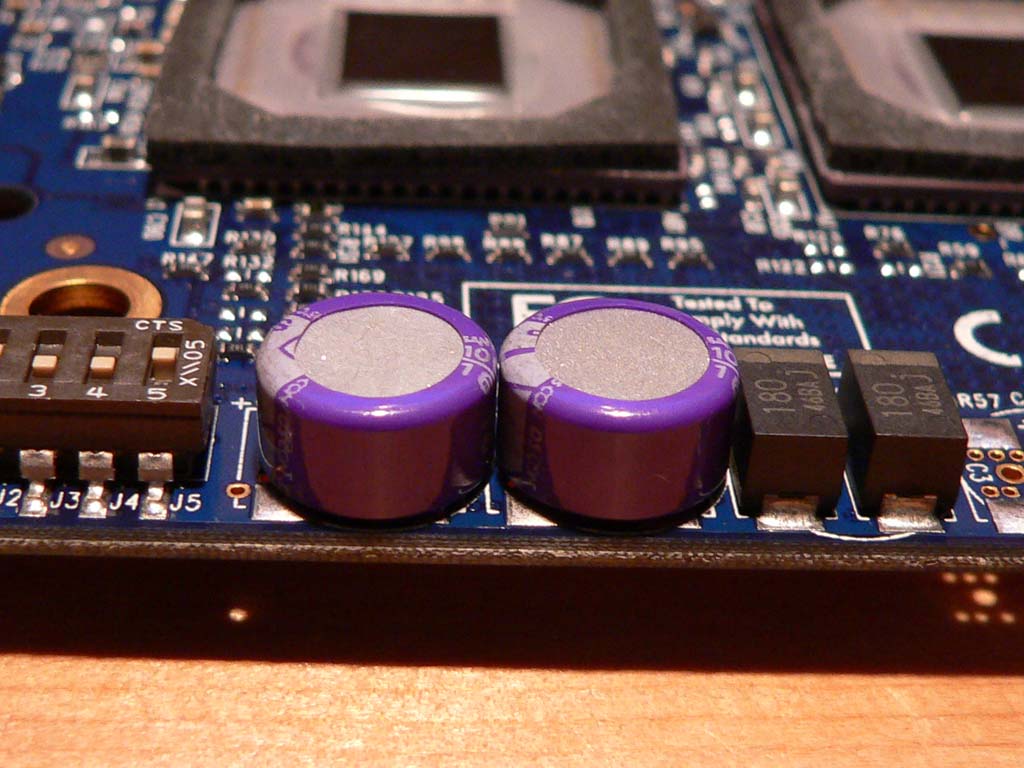

ちょっと出っ張りの大きいコンデンサ．その向こうは、クロック設定用のＤＩＰスイッチです．

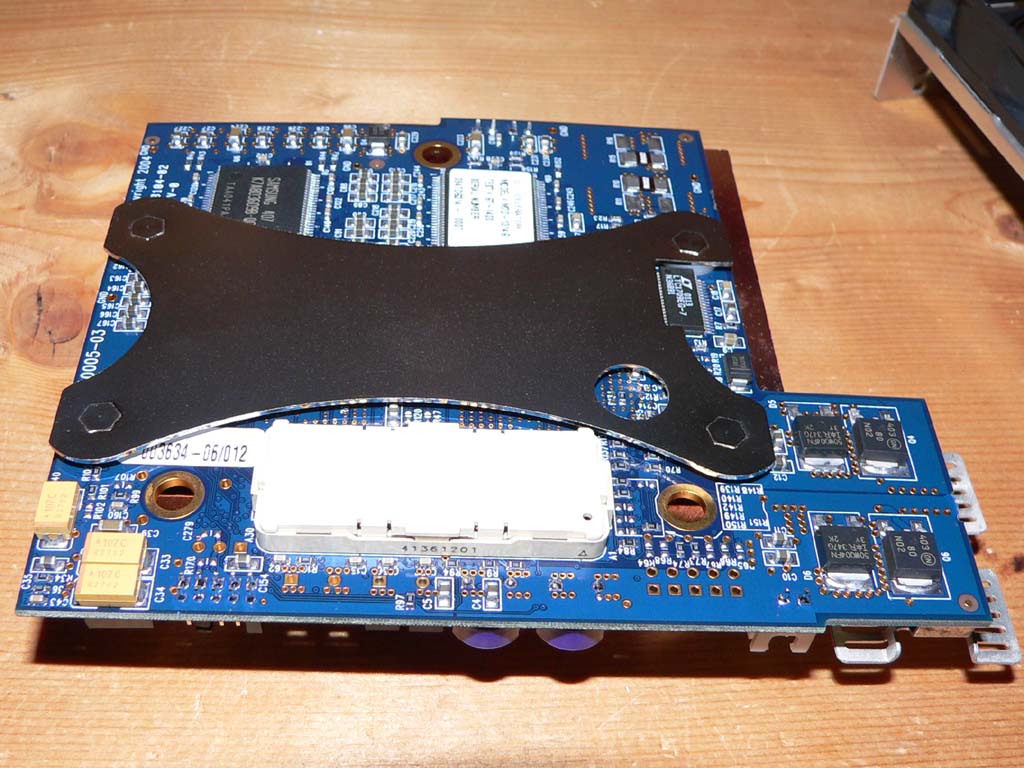

裏面には、ヒートシンクを密着させるための補強板が付いています．

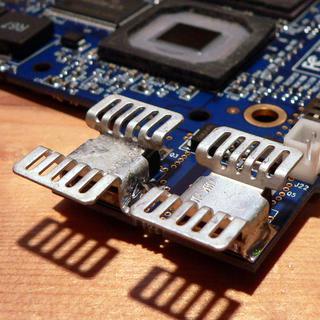

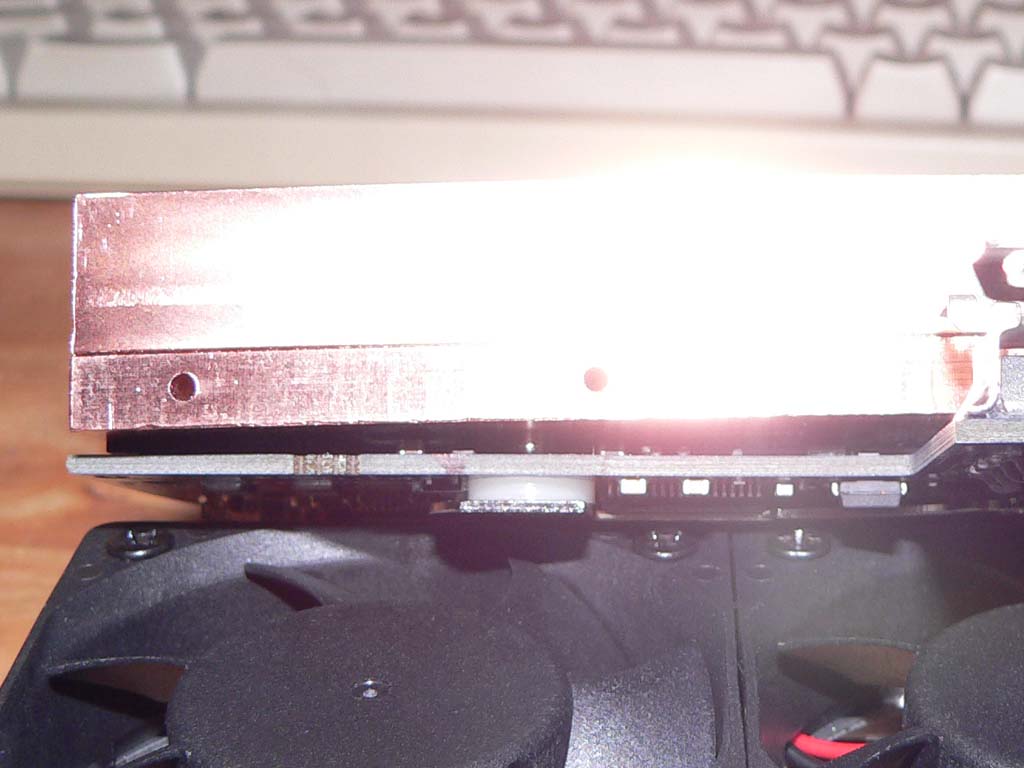

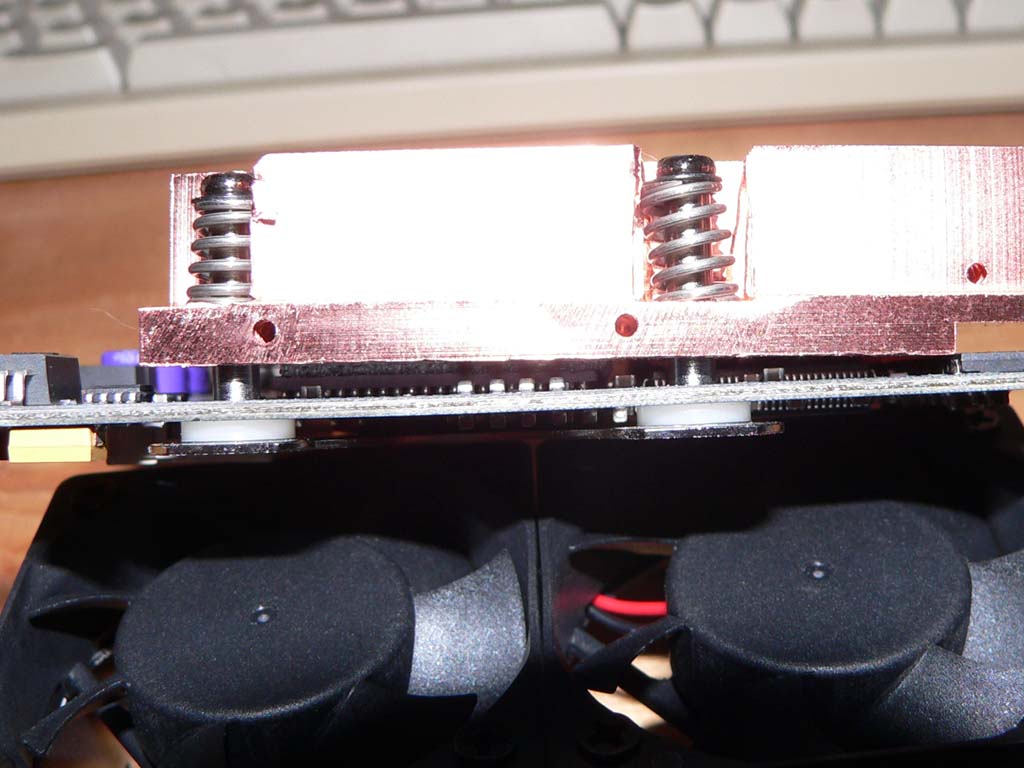

ちょっとヒートシンクが傾いてませんかぁ？左側より右側の方が基板との隙間が小さいです．

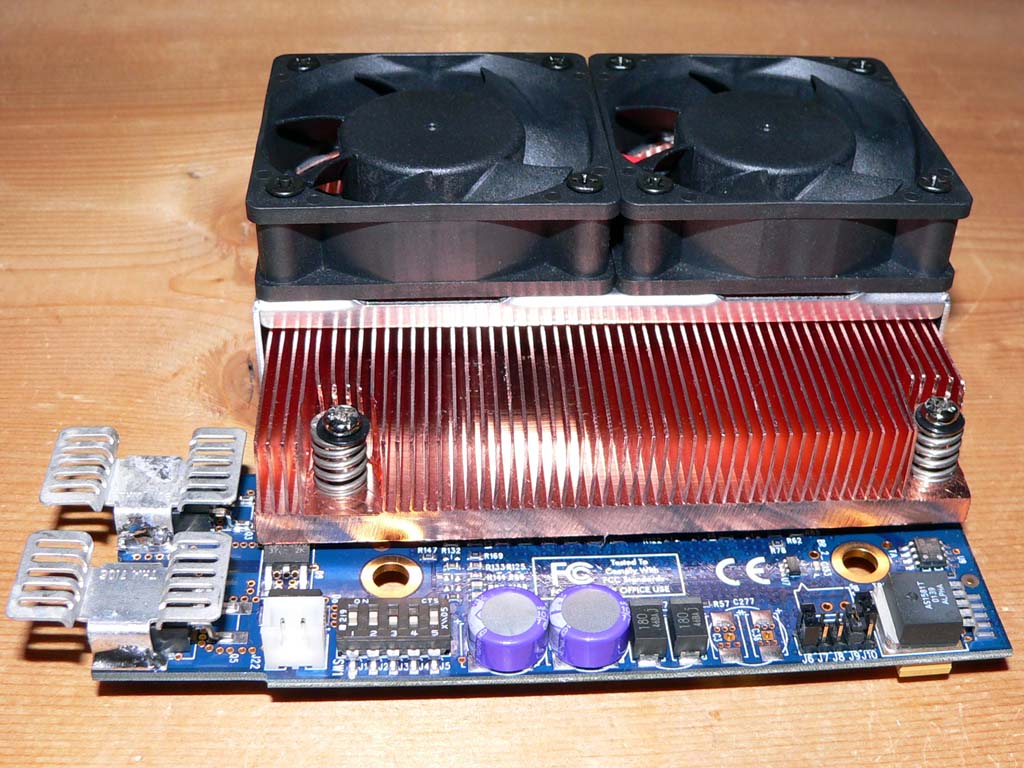

反対側から見ても、やっぱり傾いています．

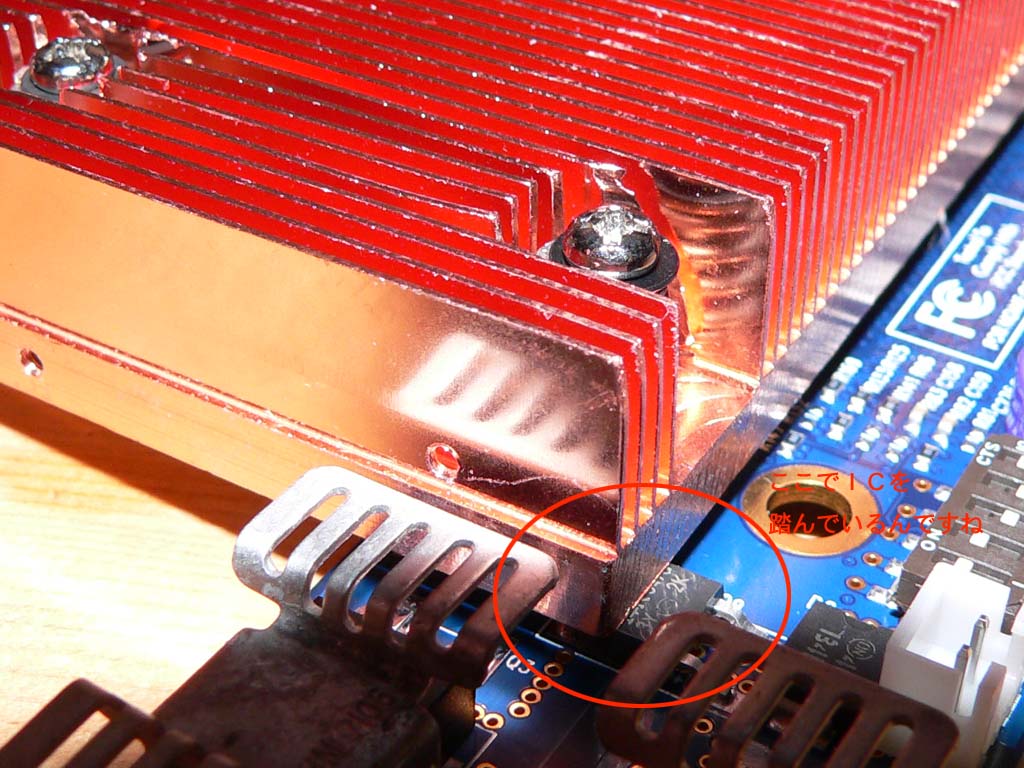

どうも、ここにあるコンデンサかダイオードかわかりませんが、部品をヒートシンクが踏んでいるようです．なんかアメリカ的な設計です．

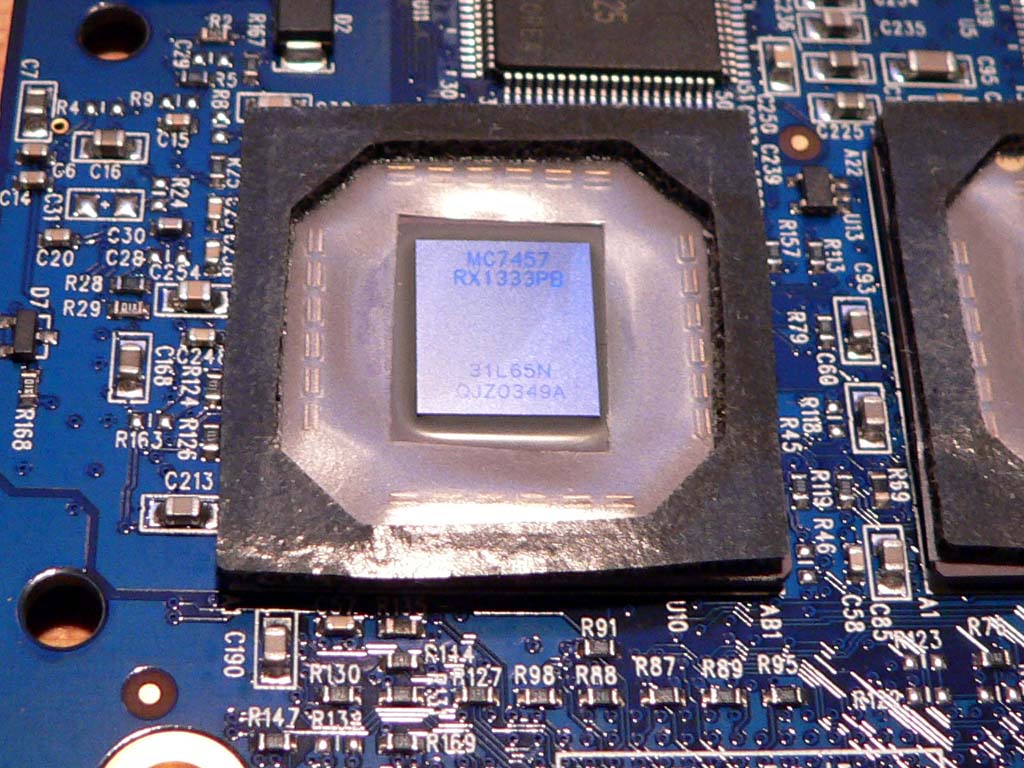

ＣＰＵです．7457です．２つとも型名から製造番号までぴったり一緒でした．
大きさがちょっと気になるコンデンサ．１６Ｖ／１００μＦのようです．表面実装ではありませんので、普通のサイズに交換して横に倒しておけば問題ないかと思います．

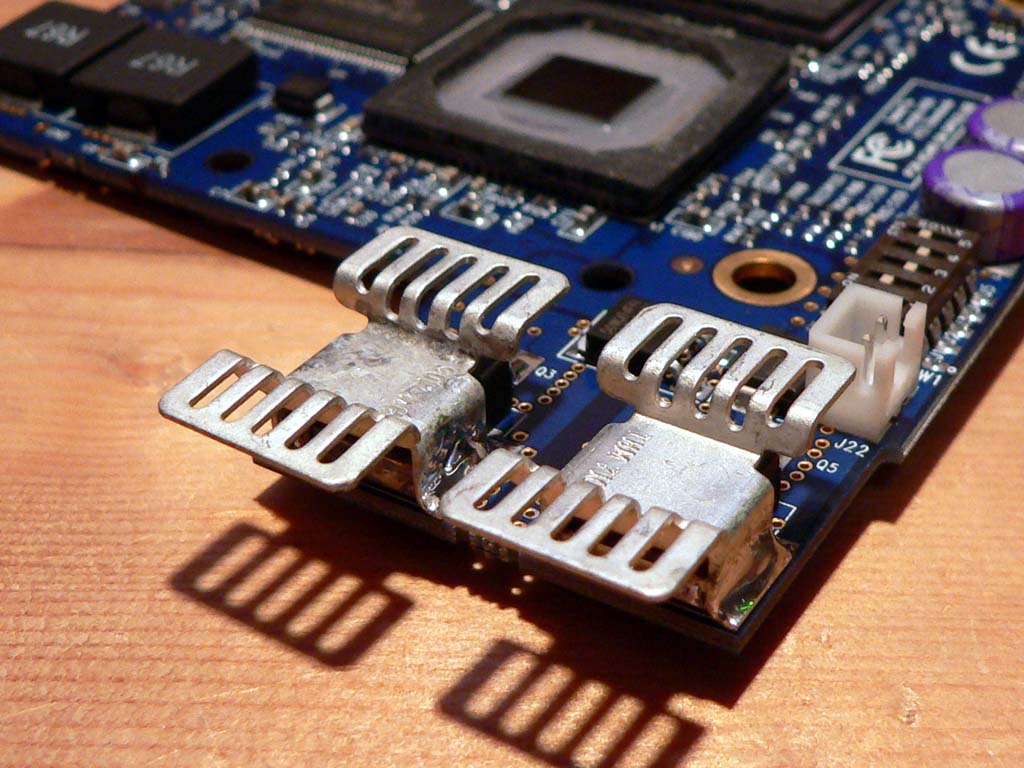

初めて見る形です．多分放熱板ではないかと思います．ということは、ここで3.3Vと5Vを作っているのでしょうか．
とりあえず来たものは来たものなので（頼んだのは私ですし）、毎晩、基板を見て、どうすればいいか考えながら眠ることにします．そのうち良い考えが浮かんでくるかもしれません．
