オークションで「Apple純正のGeforce4MXカード」なるものを１万円で落札しました．私はよく解りませんが、「速い」という噂をＷｅｂでよく見かけるのと、純正ということなので使えんことは無かろうということで置換することにしました．大体、「Geforce4MX」って何て読むんですか？私は心の中では「げふぉーすよんえむえっくす」と読んでいます．

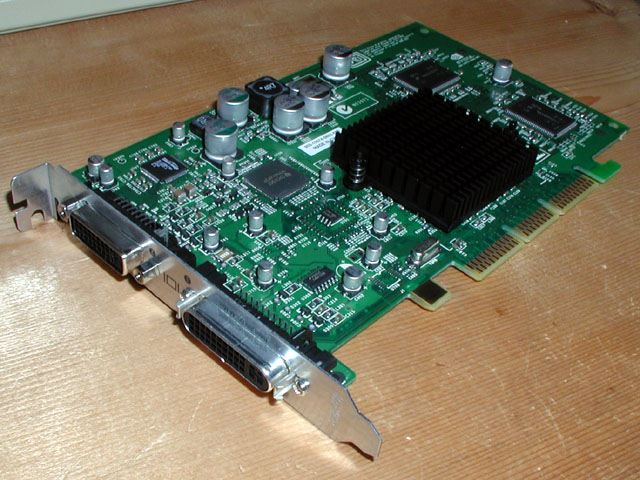

これが、今回落札したカードです．
Ｃｕｂｅ君の上に置いてみましたが、明らかに何て言うんですか、「エンドプレート」？の形状が違っています．まあ「純正」とは書いてあったのですが、「Ｃｕｂｅに使える」とは書いてなかったので文句は言えません．

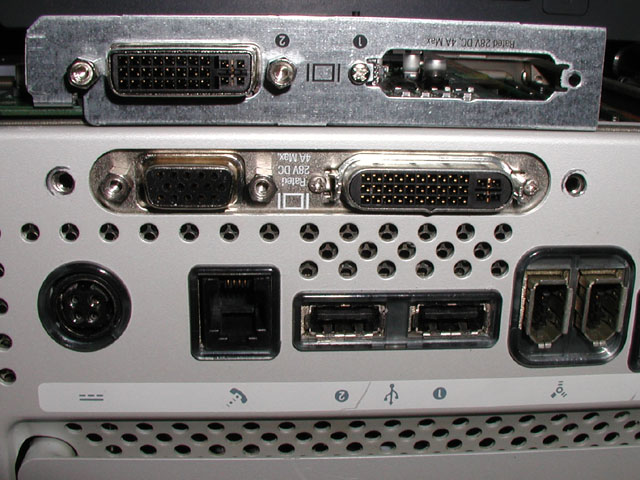

横から見ると、ＡＤＣのコネクタがはみ出すであろう事がよくわかります．「エンドプレート」も大きすぎることがわかります．

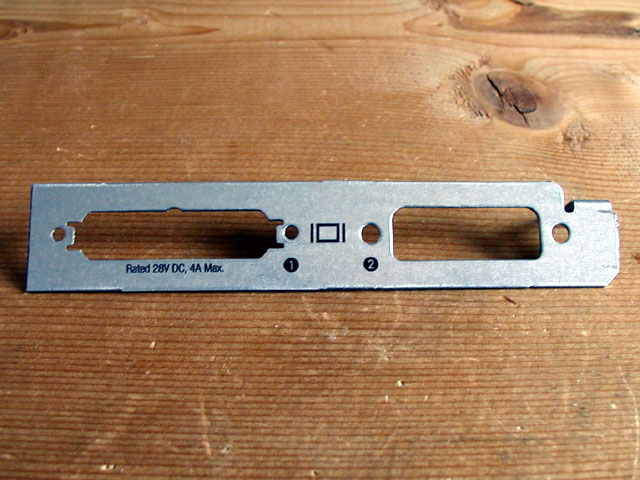

「エンドプレート」のはみ出しそうな部分を（自転車泥棒がチェーンロックを切る工具で）切断しました．

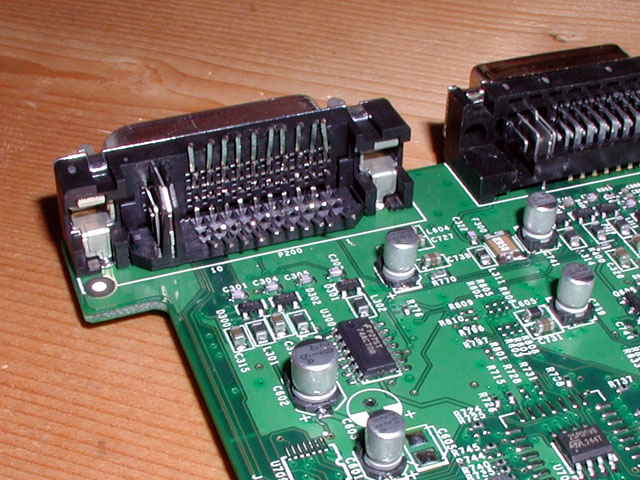

ＡＤＣは使う予定がないので、躊躇無く、バキバキやってしまいます．

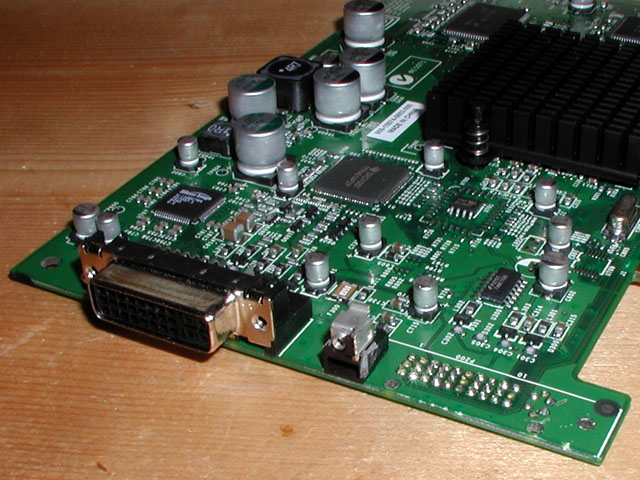

左側のネジ止め部以外は、ＡＤＣコネクタは排除しました．

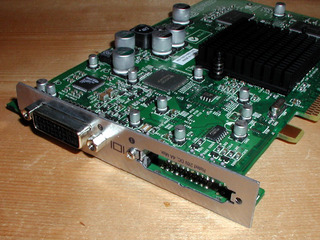

「エンドプレート」を付けると、こんな感じです．

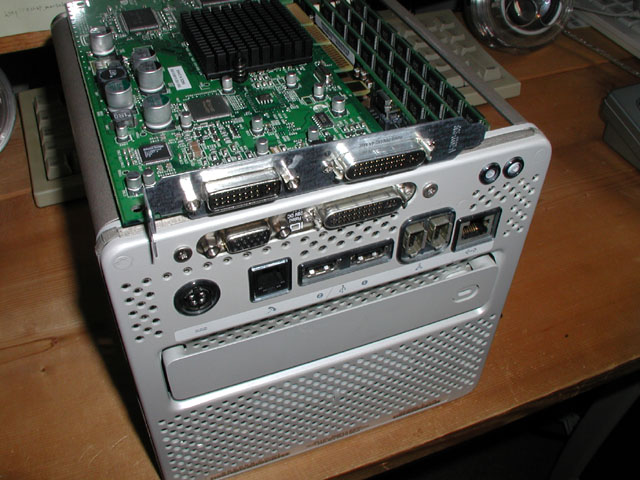

Ｃｕｂｅ君に乗せてみて位置確認をするとこんな感じです．早速、標準のグラフィックボードとの交換を試みましたが、「エンドプレート」がつっかえてしまいボードが装着できません．

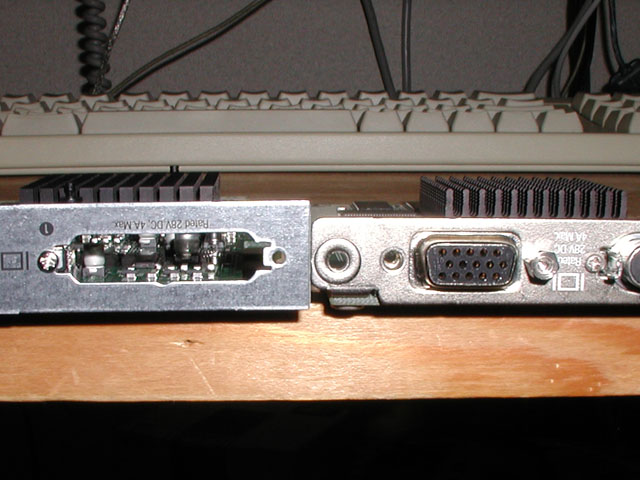

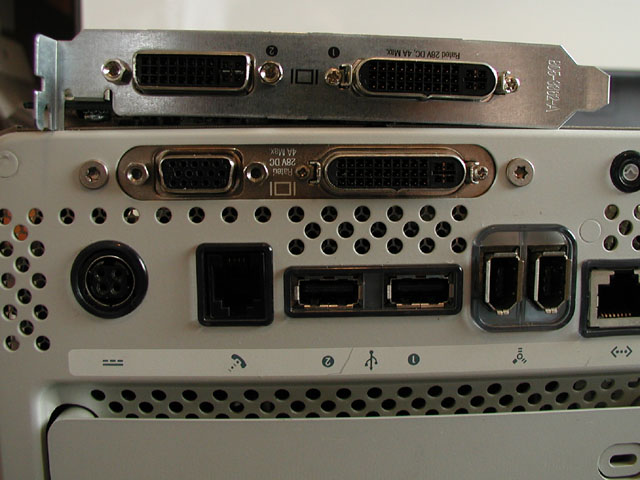

純正ボードと比べてみると、「エンドプレート」の高さが１．５ｍｍほど高いのがわかります．これがつっかえてしまい、Ｃｕｂｅ君に装着できないのです．つっかえる部分を削除しなければなりません．

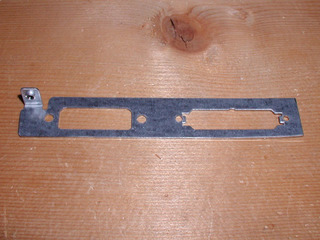

「エンドプレート」の黒く塗った部分が削除しなければならないところです．ヤスリで削るには大きいし、金のこで切るには小さいし、ということで、ホームセンターに行って、金切りばさみを買ってきました．

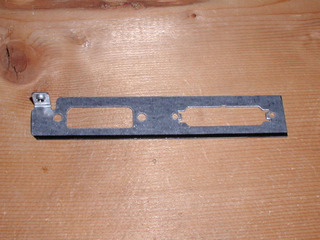

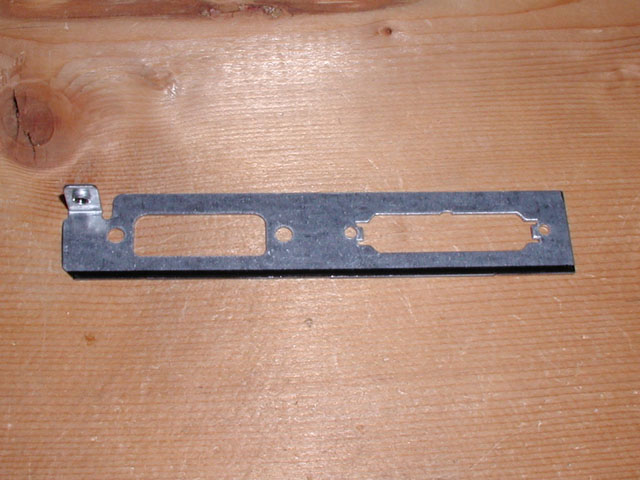

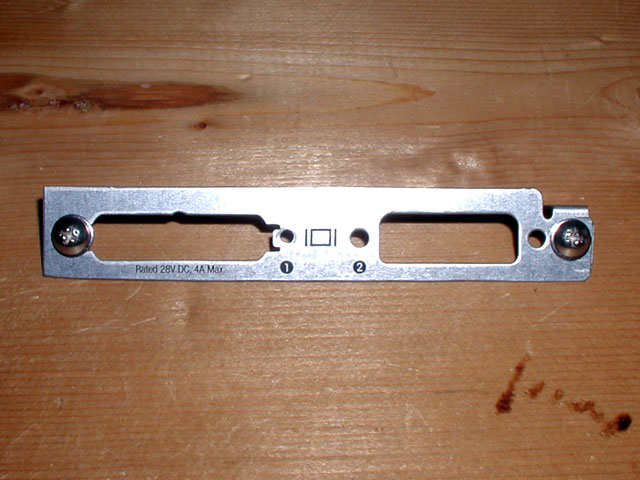

金切りばさみで切断後の「エンドプレート」です．
基板に「エンドプレート」を装着して、Ｃｕｂｅ君に実装してみました．今度は何とか入りました．右側の固定ネジ穴はそのまま使えそうです．ＤＶＩコネクタの左側のナットネジが本体と干渉しそうです．左側の固定ネジ穴用に、オートポンチで印を付けておきます．

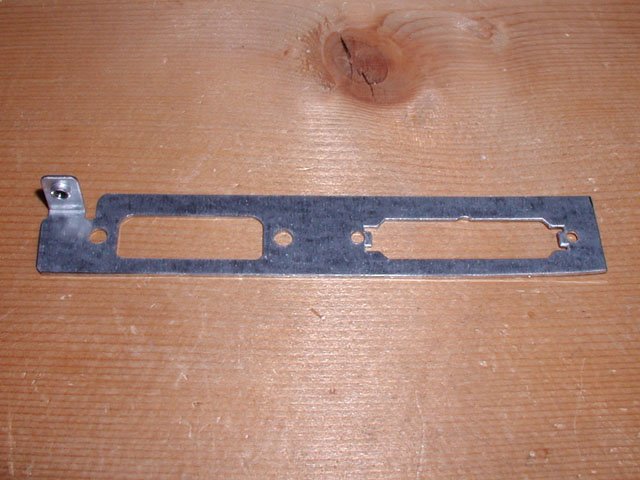

「エンドプレート」固定用のネジ穴を作るべく、固定用のトルクスネジを持って、再度ホームセンターに行ったのですが、ネジテスターによると、このネジはＭ３．５のピッチ０．６ｍｍというものでした．東急ハンズならいざ知らず、こんな半端なネジやタップは田舎のホームセンターには売っちゃいない．ということで、Ｍ３、０．５ｍｍピッチのネジとタップと下穴用の２．５ｍｍのドリルを買ってきました．それらにて取り付けネジの加工を済ませた状態です．

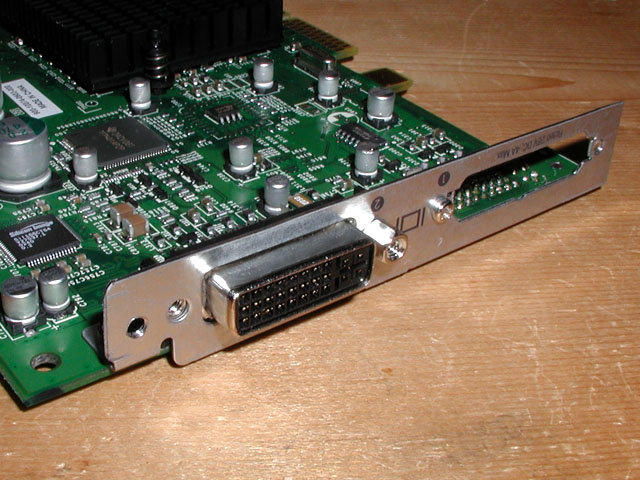

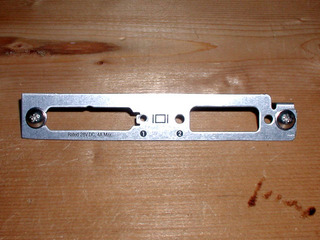

ネジ加工をした「エンドプレート」を基板に取り付けてみました．

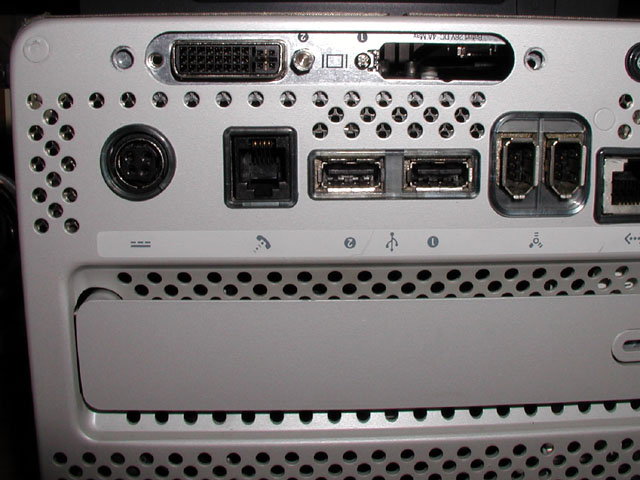

ボードをＣｕｂｅ君に取り付けてみました．ＤＶＩコネクタの左側のナットネジも、グリグリねじ込んでいったら何とか収まりました．

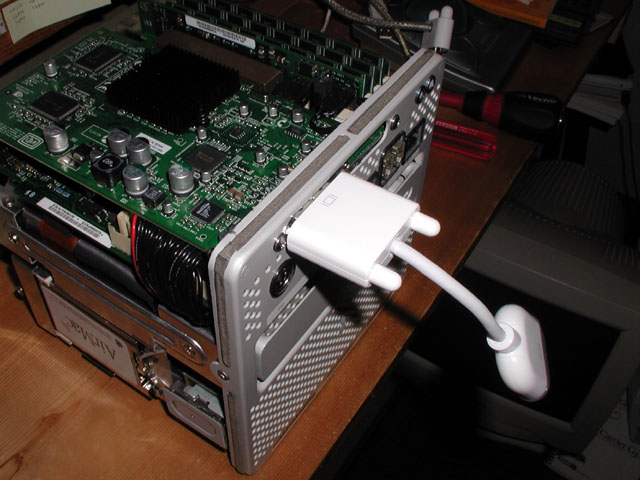

と、そこに「ピンポーン」と宅急便の到着．「秋葉館」で注文していた、「ＤＶＩ→ＶＧＡ変換コネクタ」の到着です．まさにジャストインタイム．

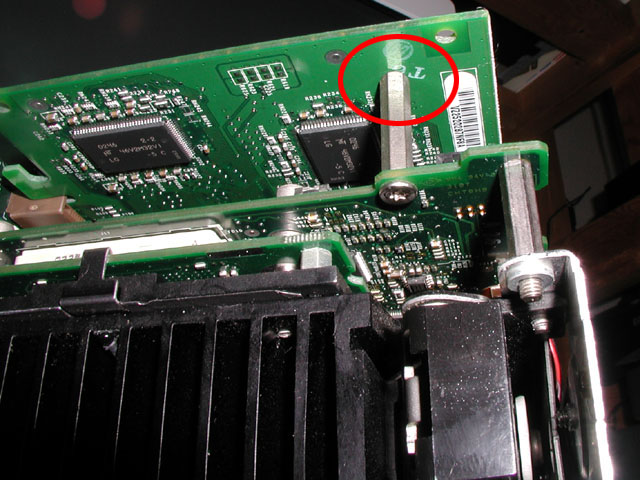

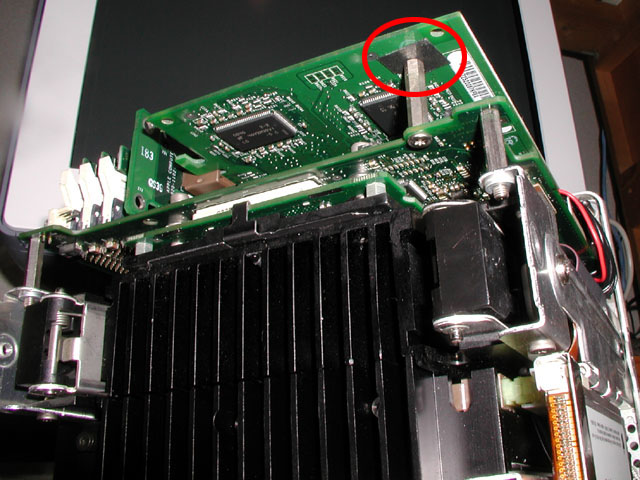

基板裏面で気になったのですが、従来、基板を止めていたスペーサが基板に当たっています．部品の無いＧＮＤパターンの部分ですが、将来、レジストに傷を付けてショートでもしないか心配です．
しょうがないので、クッション性のある両面テープをはさむことにしました．

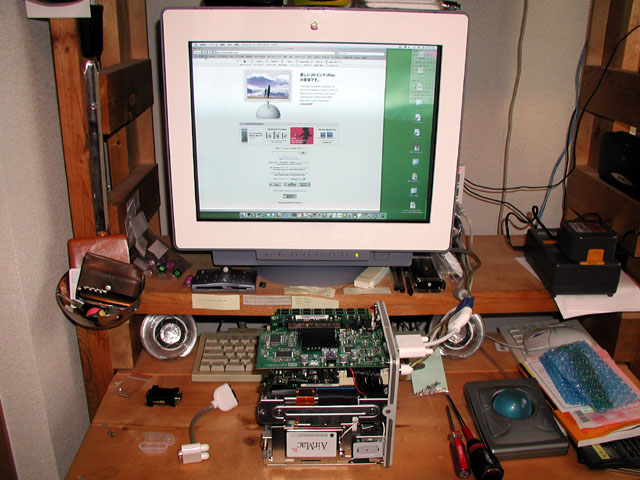

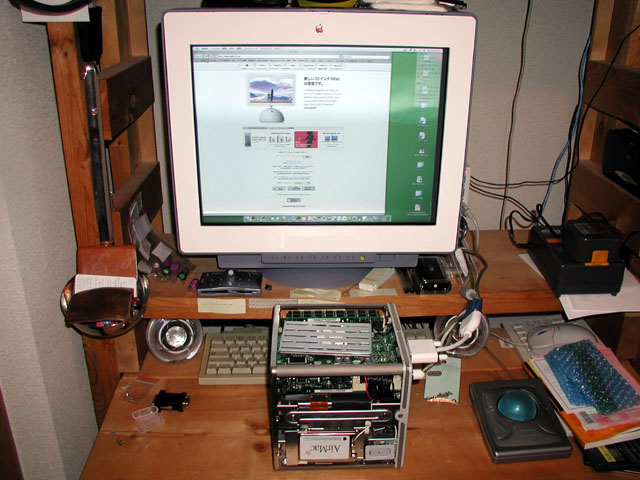

この状態での初表示テスト．一応、問題なく動作して、ほっとしました．

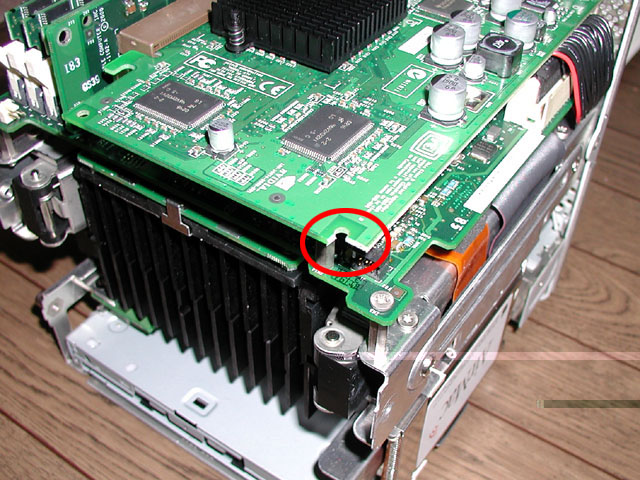

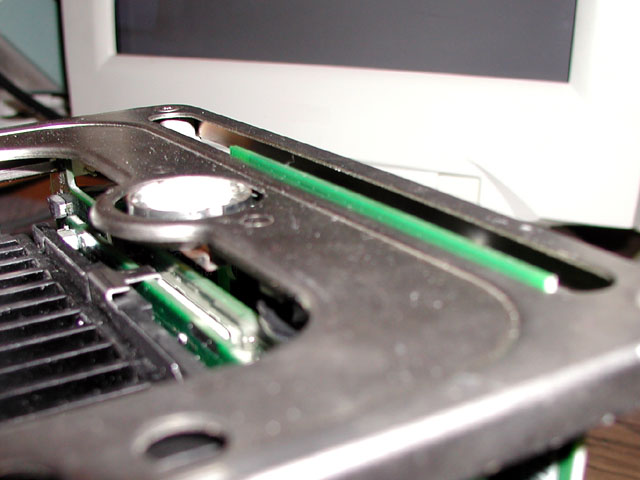

はずしてあった「トッププレート」？を装着しようとして、問題発覚．基板と干渉して、はめ込みがうまくいきません．
基板の干渉部分が両面ともベタのＧＮＤパターンであることを確認し、ニッパーで基板を切除しました．

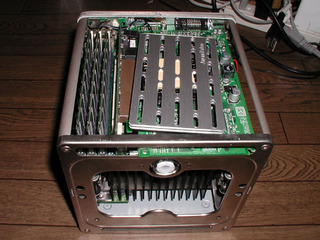

今度は「トッププレート」も正常に装着できました．が、

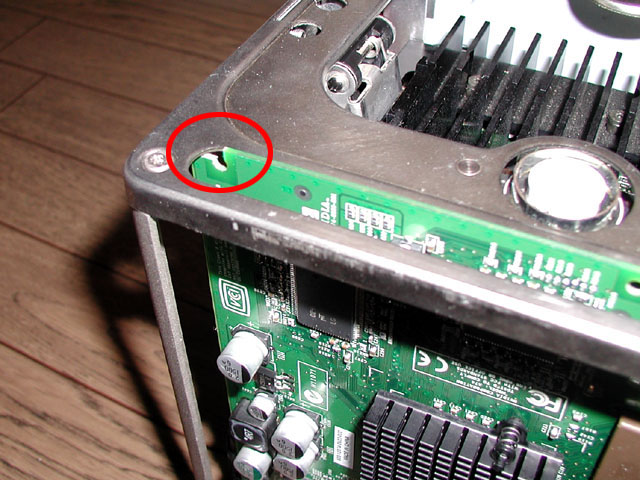

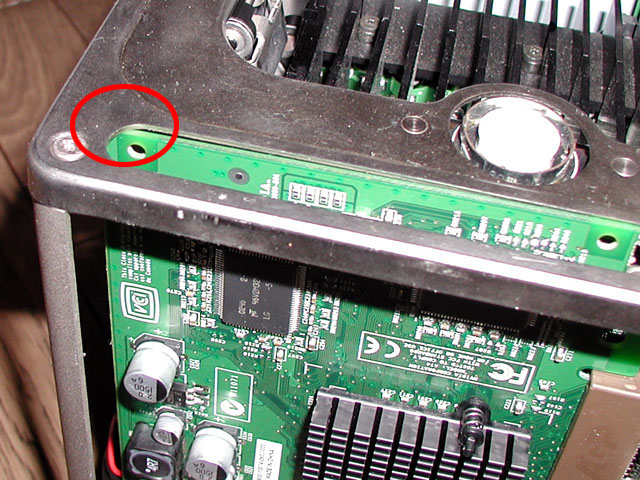

基板が「トッププレート」より約１ｍｍ程度はみ出しています．このままでは、外装ケースにきちんと収まらなくなるかもしれません．祈るような気持ちでケースに収めました．
結果、何のことはなく、きれいに収まりました．取り外したＡＤＣコネクタ部分は、ちょうど良い、通風口になりそうです．

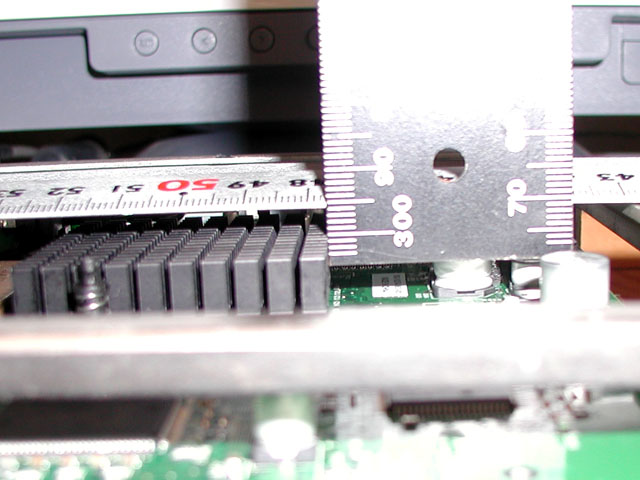

さて、Geforce4MXは、温度が気になるという話をＷｅｂ上でよく見ますので、何とかならないかと空きスペースを測ってみました．ヒートシンクから約５ｍｍの空間があります．その空間内で放熱を行えるものがないか、今日３回目のホームセンターへの出発です．

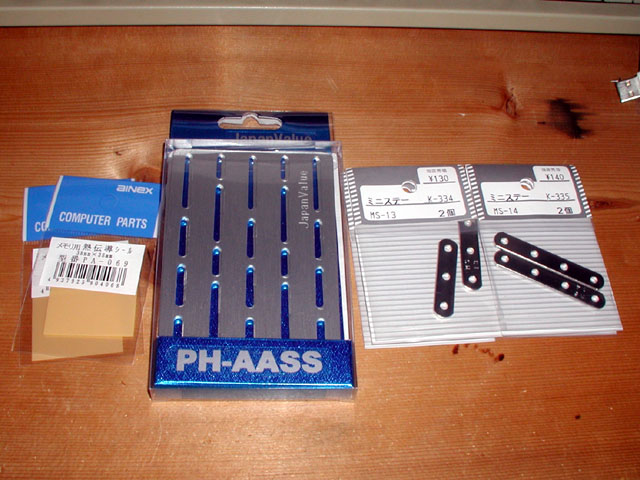

結局、途中Ｄｏｓ／Ｖショップ（田舎なので、ろくなものを売っちゃいない）でアルミ製のハードディスク用のマウントプレート（厚さ１．２ｍｍ）と、熱伝導シート２枚、ホームセンターで、汎用ステー（厚さ１．６ｍｍ）なるものを購入してきました．これで、簡易放熱板を作成します．
熱的および機械的結合をするために、ヒートシンクにシリコン系のコーキング剤を塗り、その上にハードディスクのマウントプレートを接着．ヒートシンクの真上に熱伝導シートを貼り、その上に汎用ステーを並べます．
汎用ステーも機械的結合をするためにシリコン系コーキング剤で接着しました．汎用ステーを並べ終えたら、その上に更に熱伝導シートを貼ります．

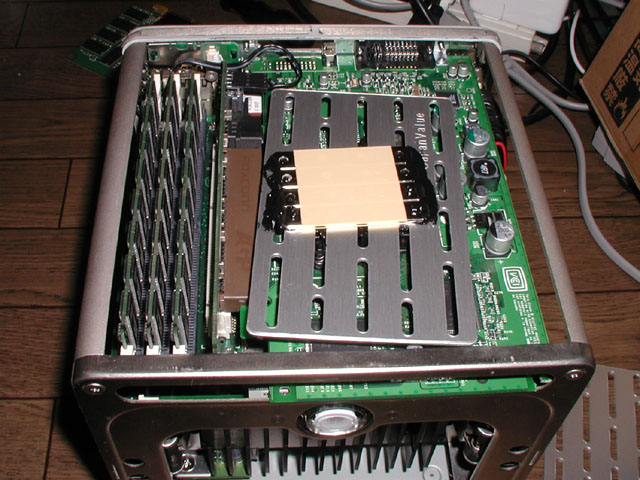

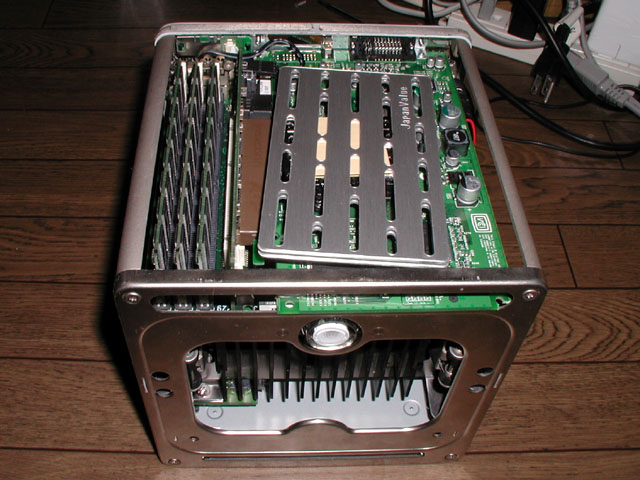

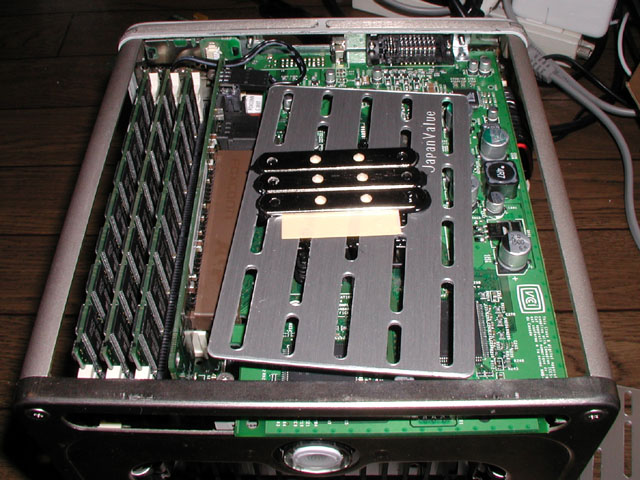

機械的結合のためにシリコン系コーキング剤を塗布した上に、もう一枚のハードディスクのマウントプレートをのせて、簡易放熱板の完成です．厚さは１．２ｍｍ＋１．６ｍｍ＋１．２ｍｍ＝ちょうど４ｍｍになるはずなので、５ｍｍの空間内に収まるはずです．
この状態での表示テストです．特に問題はありません．ヒートシンクの真上あたりの簡易放熱板に触れてみましたが、大体４０℃位な感じでした．

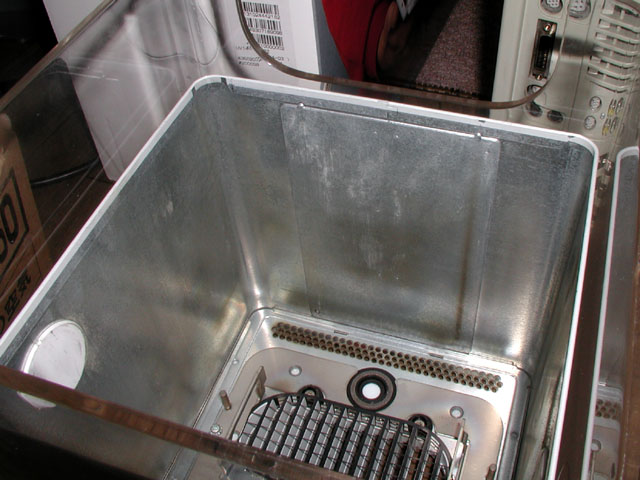

Ｃｕｂｅ筐体の、簡易放熱板が当たる部分は鉄板が２重になっているため、簡易放熱板と接触することで、放熱面積を稼げるのではないかと思い、シリコングリスをべったり塗ったのですが、結果としては、接触はなかったようで、筐体の温度上昇はほとんどありませんでした．

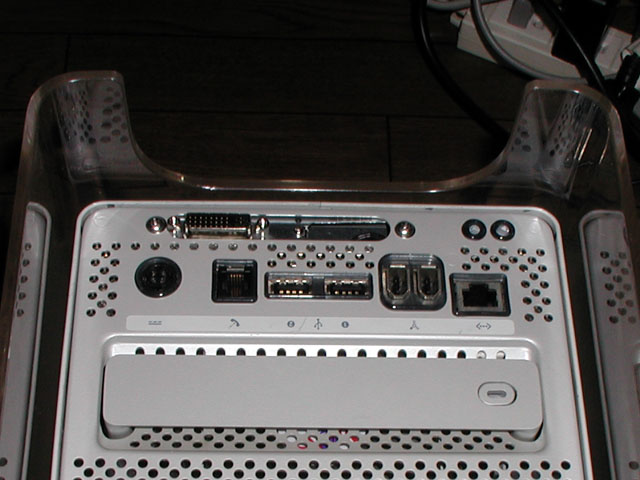

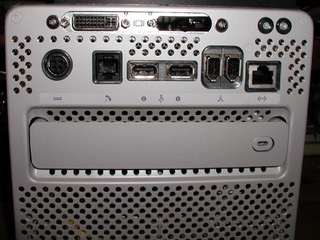

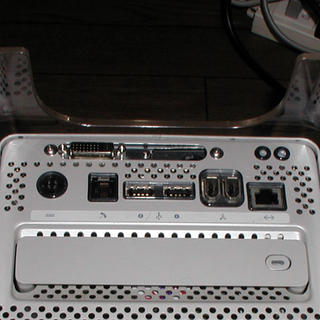

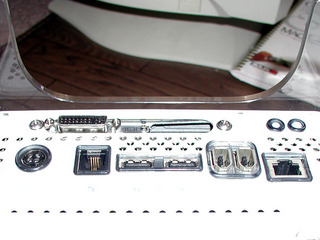

最後に、きちんと？収まった、Ｃｕｂｅの様子です．
しばらく使用してみて、以前は、グラフィックボードの上のパンチングの穴からムァッとした熱気が出ていたのですが、今はそれがありません．簡易放熱板が結構効いているのかもしれません．
ところで、グラフィックスが早くなったかどうかですが、Xbenchの結果を記載します．
ノーマル
Quartz Graphics Test 69.58
Line 53.97 1.37 Klines/sec [50% alpha]
Rectangle 65.25 4.59 Krects/sec [50% alpha]
Circle 67.20 1.55 Kcircles/sec [50% alpha]
Bezier 68.72 746.72 beziers/sec [50% alpha]
Text 116.59 1.90 Kchars/sec
OpenGL Graphics Test 77.01
Spinning Squares 77.01 53.89 frames/sec
User Interface Test 96.06
Elements 96.06 30.90 refresh/sec
Geforce4MX
Quartz Graphics Test 74.63
Line 61.82 1.57 Klines/sec [50% alpha]
Rectangle 69.06 4.86 Krects/sec [50% alpha]
Circle 72.08 1.66 Kcircles/sec [50% alpha]
Bezier 69.88 759.27 beziers/sec [50% alpha]
Text 122.61 2.00 Kchars/sec
OpenGL Graphics Test 61.19
Spinning Squares 61.19 42.82 frames/sec
User Interface Test 99.95
Elements 99.95 32.15 refresh/sec
苦労した割には予想外に速くなってないというか、遅くなっているところもあります．一万円で落札したボードですので、この程度なのでしょうか．まぁ、良い勉強になったというか、スキルアップになったのは事実と思います．
使用感としては、縦に長〜いホームページを縦スクロールするときの突っかかりが無くなったような気がします．ですが、クラッシック環境でPhotoShopを使ったときのカーソルの動きが明らかに遅くなっています．純正のままでも良かったかなという感じです．
