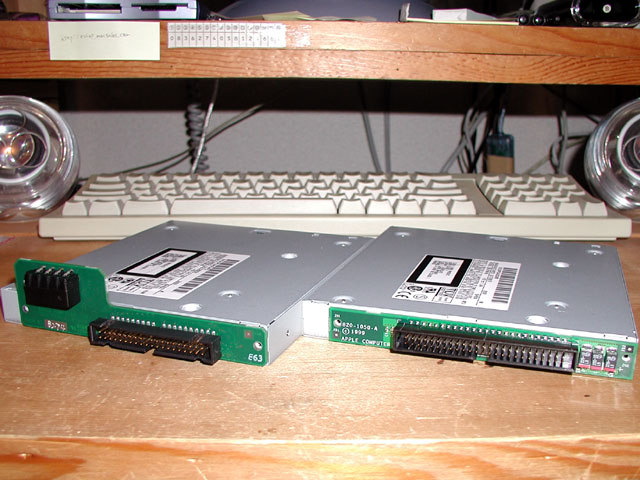

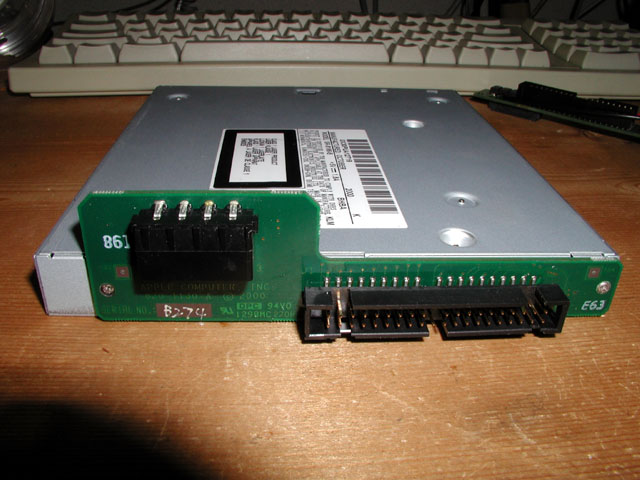

Ｃｕｂｅ君はｉＭａｃ（スロットローディング）と同じＤＶＤドライブを使用していますが、ケーブルとの接続を行うコネクタ変換基板の形状は大きく異なっています．左側がＣｕｂｅ君のもので、右側がｉＭａｃのものです．Ｃｕｂｅ君は電源が別コネクタになっているのに対して、ｉＭａｃは一つのコネクタで電源供給まで行っているので、基板がドライブからはみ出していません．
Ｃｕｂｅ君では、ＤＶＤドライブは上から挿入するような取り付けになるため、挿入する際に、はみ出した基板に他のものが干渉しないようにする必要があり、貴重なスペースを大きく無駄遣いすることになります．これをｉＭａｃの基板に変更することで、貴重な空きスペースを有効に活用することが出来るようになります．
ｉＭａｃはＣｕｂｅ君に比べて１０ピン多いコネクタを採用しています．おそらくその１０ピンで電源を供給しているもとと思われます．とりあえず、その１０ピンの電圧を測定してみます．ちなみに、私は、測定器といえば、ＨＩＯＫＩのアナログテスターしか持っていません．しかも、もう１０年以上前のものです．

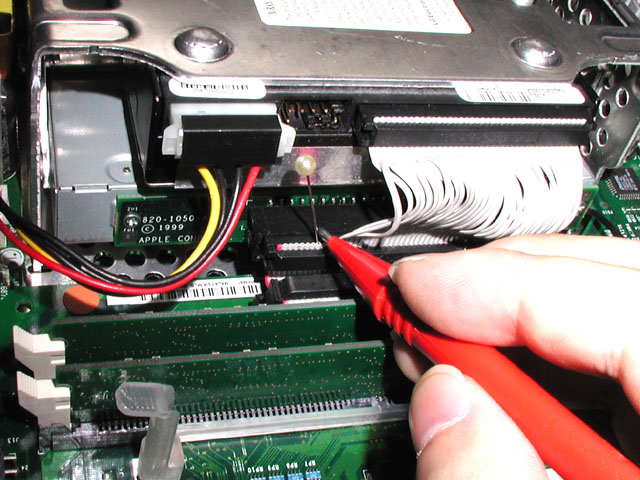

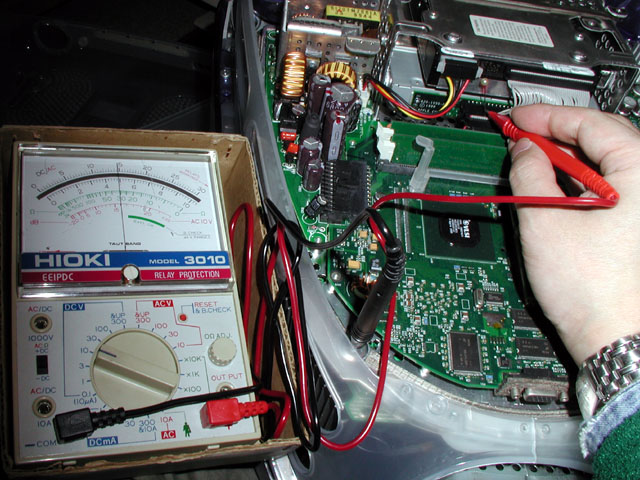

各信号線に、お裁縫の待ち針を突き刺して、テスターの端子で１本１本電圧を測っていきます．その結果、１番ピンから５番ピンまでは０Ｖ、６番ピンから１０番ピンまでは５Ｖであることがわかりました．しかし、１番ピンから５番ピンまでの０Ｖは、何か怪しい．アナログテスターならではのアナログ感がそう感じさせます．０Ｖですが、ＧＮＤにはつながってないような気がします．
とりあえず、ＩＤＥケーブルを差そうとしますが、誤挿入防止のコネクタの出っ張りが当たって挿入できません．いつもならニッパーでバキバキやるところですが、今回はカッターナイフで慎重に削除しました．

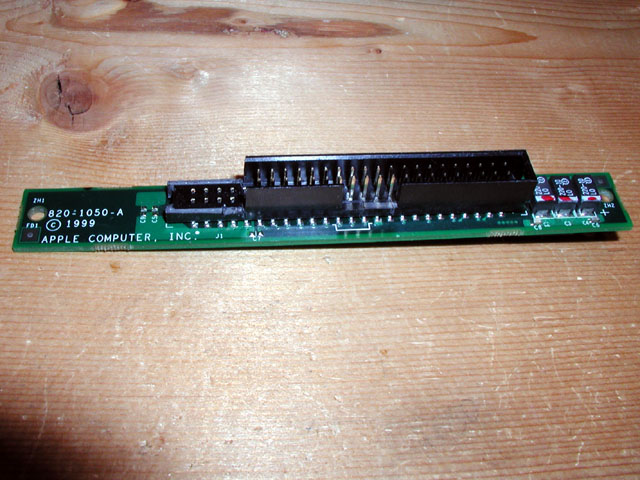

カッターで削除した状態です．何とかケーブルは差さりそうです．
あまっているモールドとピンは、電源供給用に半田付けする必要があるため、パターンが出てくるまで、ニッパーでバキバキやってしまいます．

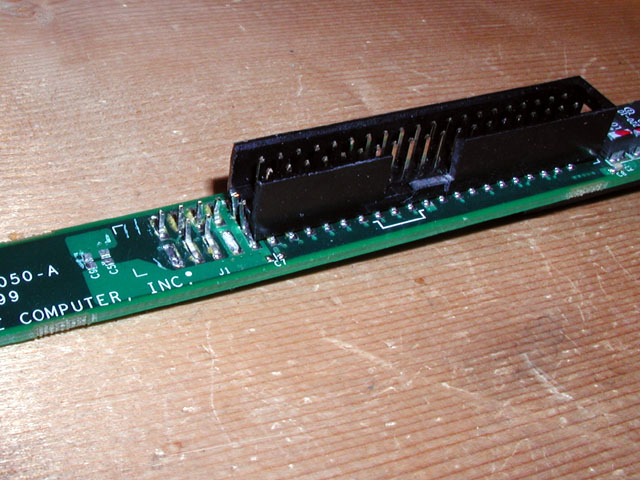

モールドが無くなってピンだけ残った状態です．半田でピンを取り去ります．

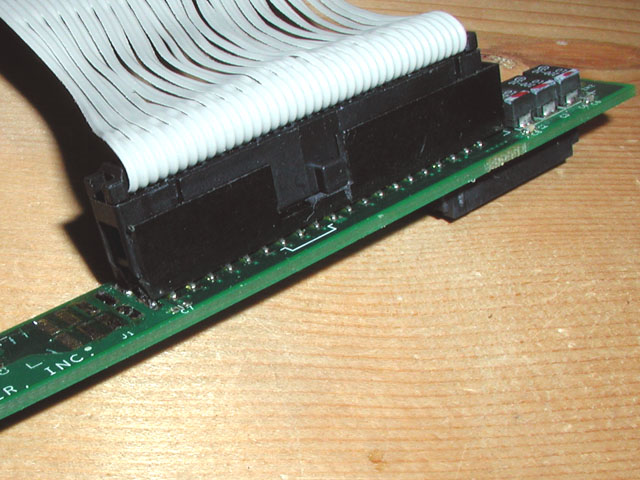

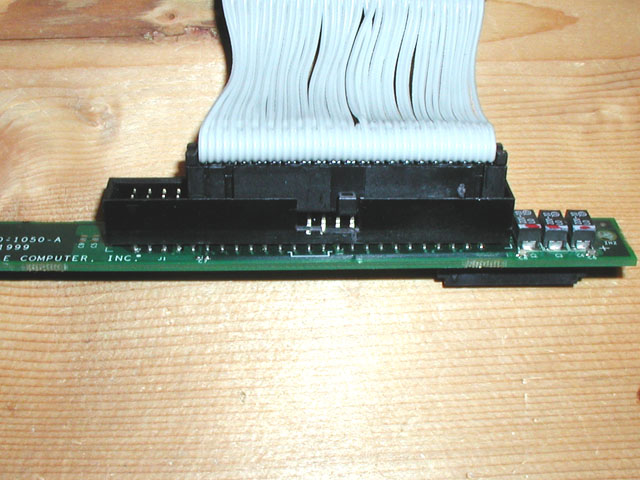

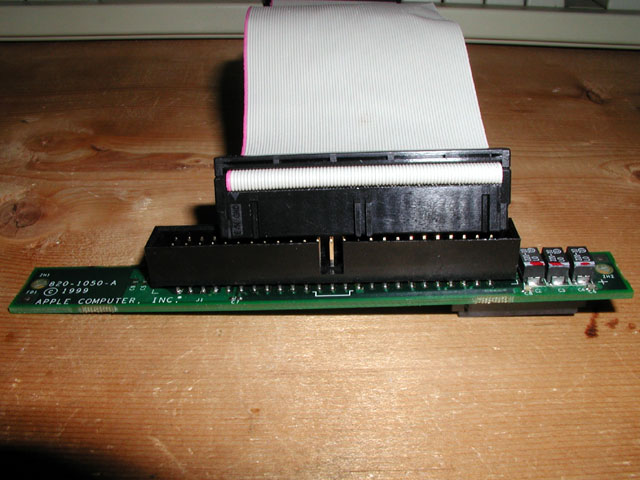

ｉＭａｃのＩＤＥケーブルが差さった状態です．

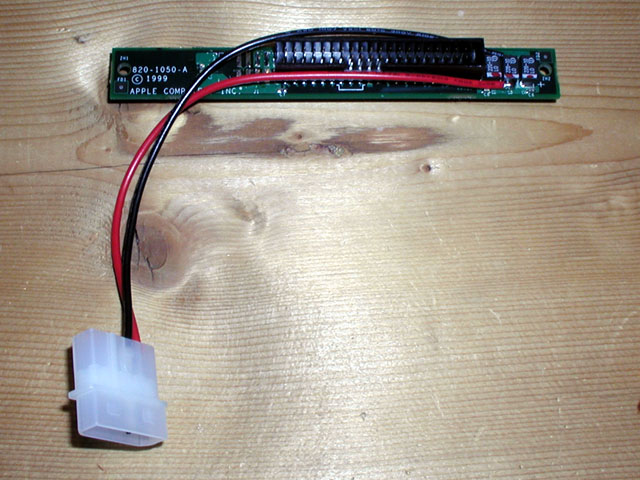

ピンを取り去った後のパターンを見ると、どうも１〜４番ピンはアナログのオーディオ出力のような感じです．５番ピンはどこにもつながってないようです．面倒なので、パスコンのタンタルのところに電源コネクタを半田付けしました．

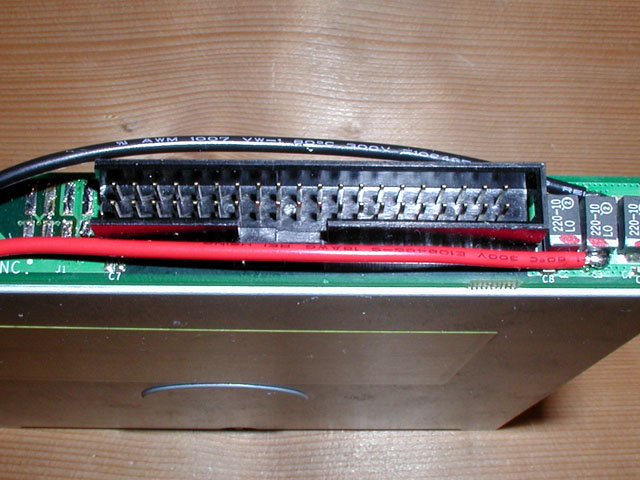

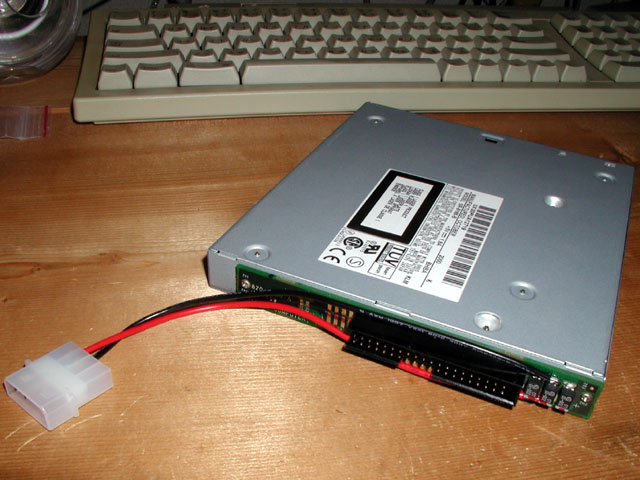

基板をドライブに付けた状態です．早速Ｃｕｂｅ君のＩＤＥケーブルに接続しようとしたのですが、ピンがつっかえてしまって刺さりません．

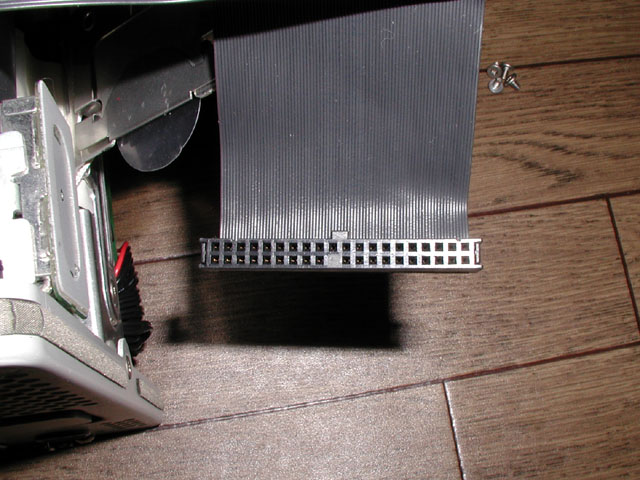

Ｃｕｂｅ君のケーブルをよく見ると、誤挿入防止用に、ピンの穴が１つふさがれています．

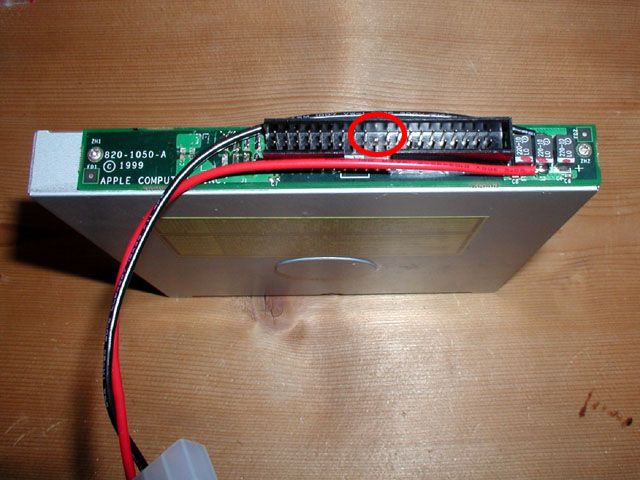

基板の方には全てのピンが生えていますので、この部分がぶつかって挿入できないわけです．しょうがないので、該当のピンをラジオペンチでグリグリやって金属疲労で切断します．
該当のピンを切断した状態です．これでＣｕｂｅ君のＩＤＥケーブルを接続することが出来ました．

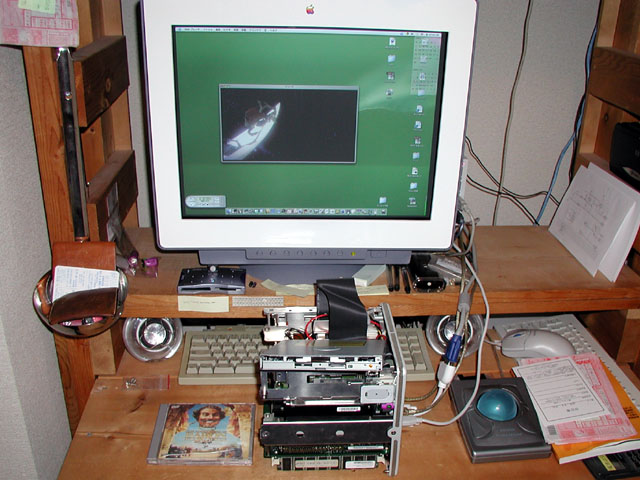

とりあえず、この状態で、動作チェックです．一応、ＤＶＤも見れています．

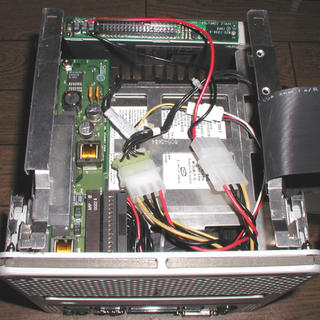

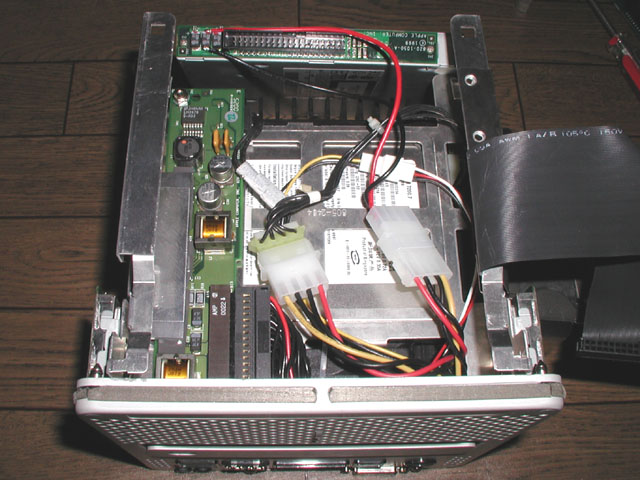

ＤＶＤドライブを装着する空間ですが、移動してきた電源ボードの他に、コネクタ類がごちゃごちゃしていて、決してきれいとはいえません．今後、コネクタ類を整理整頓して、空いた空間を有効に活用していきたいと思っています．何に使うかは、目下検討中です．
